Комплект лабораторной тангенциальной фильтрации «МК TFF Лабсет А» предназначен для проведения процессов тангенциальной фильтрации (TFF) и диафильтрации с использованием сменных картриджей «МК Картридж 50/100/150 см²». Система обеспечивает высокоэффективное концентрирование, очистку и разделение исходного продукта.

Ключевые особенности

• Полная комплектация для TFF-процессов.
• Включает всё необходимое: МК Колба 500, перистальтический насос, магнитная мешалка, силиконовые трубки, фитинги, хомуты.
• Нет необходимости докупать компоненты — готов к работе «из коробки».
• МК Колба 500.
• Встроенные манометры для контроля давления на входе/выходе картриджа.
• Поддержка диафильтрации через отдельный порт.
• Трёхходовой кран для удобного сбора концентрата без остановки процесса.
• Винтовой зажим для регулировки ТМД и скорости тангенциального потока картриджа.
• Полная совместимость с МК Картриджами 50/100/150 см².
• Перистальтический насос.
• Точная регулировка скорости потока (1-400 об/мин).
• Простота эксплуатации.
• Магнитная мешалка.
• Регулируемая скорость (350-1800 об/мин).
• Оптимизация для малых объёмов.
• Работа с начальным объёмом от 50 мл и концентрирование до 15-20 мл.
• Простота использования.
• Быстрая сборка системы благодаря унифицированным фитингам и подробным инструкциям.
• Интуитивный контроль параметров через манометры и насос.
• Возможность отработки методов фильтрации на малых объёмах с последующим переходом на промышленные кассетные модули.

Технические характеристики

• Площадь фильтрации подключаемых картриджей, см² — 50/100/150;
• объем питающей колбы «МК Колба», мл — 500;
• объем удержания системы тангенциальной фильтрации, мл — менее 10. Объем удержания зависит от площади фильтрации картриджа и длины используемых трубок;
• тип соединений — Luer Lock;
• производительность насоса с трубкой 16#, мл/мин — 389 при 400 оборотах роликов в минуту (rpm);
• максимальное давление при работе, бар — 3;
• диапазон рабочих температур, °С — 4-50;
• обороты магнитной мешалки, об/мин — 350-1800;
• габаритные размеры (В×Ш×Д), мм — 290×400×400;
• питание от сети, В — 220;
• вес, кг — 4,8;
• материалы:
• тело колбы — органическое стекло (полиметилметакрилат);
• коннекторы/порты колбы — нержавеющая 316 сталь;
• фитинги Luer — полипропилен;
• уплотнительная прокладка крышки — силикон.

Комплектация

• «МК Колба 500» — питающая колба на 500 мл с двумя встроенными манометрами для отслеживания трансмембранного давления в системе тангенциальной фильтрации, возможностью подключения картриджа тангенциальной фильтрации «МК Картридж 50/100/150 см²» и линии диафильтрации;
• в комплект с «МК Колбой 500» входят все необходимые фитинги и трубки для проведения процесса тангенциальной фильтрации:
• колба 500 мл с крышкой и двумя встроенными манометрами на 6 бар;
• переходник male luer coupler, шт. — 5;
• штуцер male luer adapter, ID 3,2 мм, шт. — 7;
• хомуты пластиковые 6,0-6,5 мм, шт. — 5;
• двухходовой luer кран, шт. — 1;
• трехходовой luer кран, шт. — 1;
• трубка неопреновая, ID 3,2 мм (#16), м — 1;
• трубка силиконовая, ID 3,2 мм (#16), м — 1,2;
• заглушками male luer plug, шт. — 2;
• фильтр дыхания, шт. — 1;
• донный штуцер, шт. — 1;
• винтовой зажим, шт. — 1;
• магнитный мешальник, шт. — 1;
• паспорт/руководство эксплуатации, шт. — 1;
• перистальтический лабораторный насос с шаговым двигателем Runze Fluid LM40A;
• магнитная мешалка Joanlab MS5.

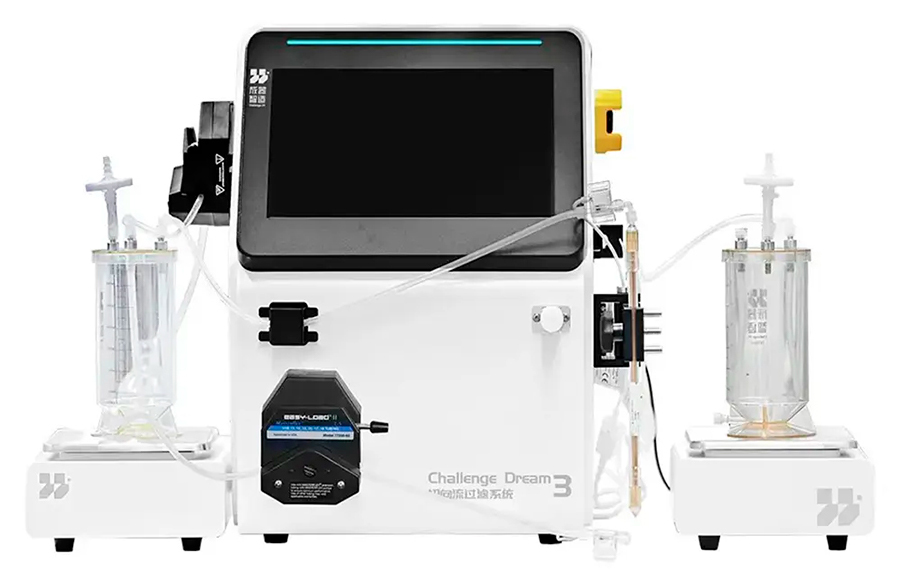

Системы тангенциальной фильтрации Challenge Dream являются универсальными автоматизированными системами, специально разработаные для выполнения ключевых этапов даунстрима, таких как концентрирование, мембранное разделение (диафильтрация) и осветление образцов.

Системы используется в биотехнологических процессах, таких как создание антител, рекомбинантных белков, матричных РНК, нуклеиновых кислот и вирусных векторов. Благодаря гибкой настройке конфигурации она может работать как в ручном, так и в полностью автоматизированном режиме. Линейка Challenge Dream отличается высоким уровнем автоматизации, гибкостью и удобством эксплуатации, что делает её идеальным выбором для широкого спектра задач — от разработки технологических процессов до производства готовых продуктов.

Преимущества систем Challenge Dream

• Идеально подходят для научных и R&D лабораторий, а также пилотных производств;
• совместимы с холдерами и мембранами разных типов и производителей (Pall, Merck, Cytiva, Cobetter и др.);
• возможность написания и редактирования методов (CIP, осветление, концентрирование, диализ, оптимизация TMP, заполнение, промывка системы и т.д.)
• автоматическая регулировка TMP, дозирование по массе, точная регулировка показателей концентрации и объёма фильтрации осуществляется через промышленный HMI Siemens;
• программное обеспечение с встроенной функцией Audit Trail и возможностью автоматической записи ключевых параметров процесса, анализа данных, создания и экспорта отчетов;
• запатентованные сосуды для рециркуляции с минимальным мертвым объемом;
• датчики pH, УФ и электропроводимости с возможностью температурной компенсации (опция).

Особенности системы Challenge Dream

• Перистальтический (Masterflex) или диафрагмальный (Quattroflow) системный насос;
• перистальтический насос для подпитки, совместим с силиконовыми трубками (размеры 13#, 14#, 16#, 25#);
• площадь фильтрации до 2,5 м²;
• до 3 датчиков давления;
• диапазон поддерживаемого давления датчика, бар — 0-10;
• автоматический клапан регулировки давления на линии ретентата;
• диапазон взвешивания весов для пермеата до 50 кг;
• диапазон взвешивания весов рециркуляционной емкости до 50 кг;
• минимальный объём рециркуляции, мл — от 20;
• измеряемый диапазон электропроводности, мСм/см — 0,02-200;
• измеряемый диапазон концентрации водородных ионов, ед. рН — 0-14;
• многоканальный клапан выбора образца, обеспечивающий фильтрацию нескольких образцов;
• аксессуары для организации подключений;
• потребление, кВт — 0,5.
