Биореакторы для параллельного культивирования

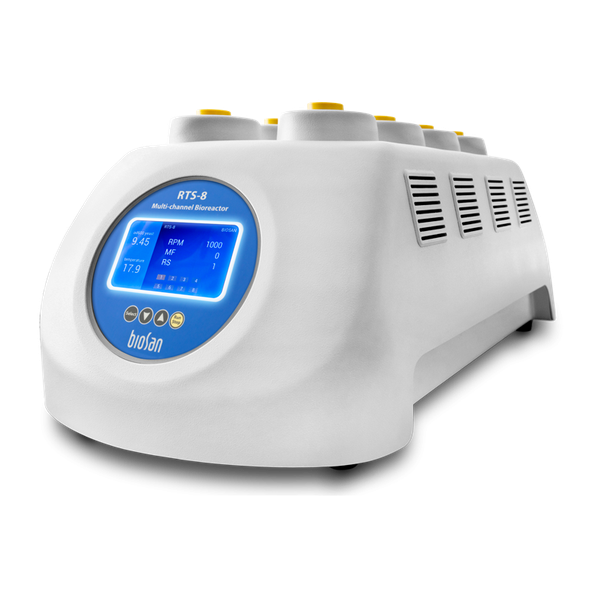

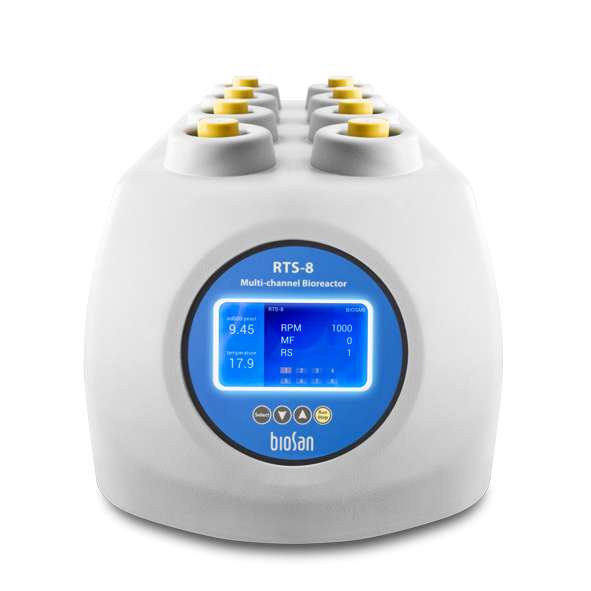

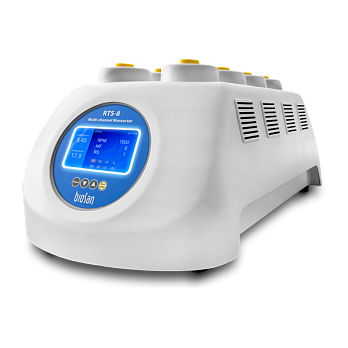

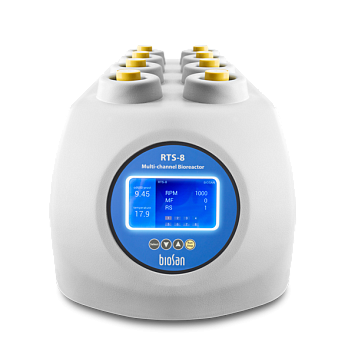

RTS-8 являются персональными биореакторами для культивирования микроаэрофильных и облигатно анаэробных микроорганизмов (не строгие анаэробные условия) в 50-миллилитровых пробирках-биореакторах.

Характеристики биореактора RTS-8

Особенности:

• принцип смешивания Reverse-Spin – вращение биореактора вокруг своей оси с изменением направления вращения;
• индивидуально контролируемый биореактор;
• неинвазивное измерение биомассы в режиме реального времени;
• оптическая система в ближней инфракрасной области позволяет регистрировать кинетику роста клеток;
• программное обеспечение для хранения, демонстрации и анализа данных в режиме реального времени;
• компактный дизайн с низким профилем и небольшим размером для личного применения;
• контроль температуры для биопроцесса;
• активное охлаждение для быстрого регулирования температуры, например для экспериментов с флуктуациями температуры;
• профилирование задач для автоматизации процессов;
• хранение облачных данных для удаленного мониторинга процесса культивирования из дома или с помощью мобильного телефона.

Возможности программного обеспечения:

• регистрация кинетики роста клеток в реальном времени;
• пользовательские графики и 3D‐график;
• пауза;
• сохранить/загрузить результаты;
• PDF- и Excel- отчеты;
• возможность удаленного слежения за экспериментом;
• возможность задачи циклов/профилирования;
• возможность создания собственной калибровки под любой вид микроорганизмов.

Применение:

• кинетика роста ферментации в реальном времени;
• скрининг штаммов;
• экспрессия белка;
• эксперименты с температурным стрессом;
• скрининг сред и их оптимизация;
• характеристика роста;
• тесты на ингибирование и токсичность;
• контроль качества штаммов;
• первоначальные исследования по оптимизации биологических процессов.

Технические характеристики биореактора RTS-8:

• источник света – лазер;
• длина волны измерения, нм (λ) – 850 ± 15;
• диапазон измерения – 0-100 ОП600;
• E.coli диапазон измерения заводской калибровки – 0-50 ОП600;
• S.cerevisiae диапазон измерения заводской калибровки – 0-75 ОП600;
• достижимая ошибка измерения калибровки пользователя (диапазон 0,1-6 OD600) – ± 0,3;
• достижимая ошибка измерения калибровки пользователя (диапазон 6-50 OD600), % – ≤ 5;
• достижимая ошибка измерения калибровки пользователя (диапазон 50-75 OD600), % – ≤ 10;
• периодичность измерения в час – 1-60;
• диапазон установки температуры, °C – +15°C ... +60;
• диапазон регуляции температуры, °C – 15°C ниже комнатной ... +60;
• стабильность температуры, °C – ±0,3;
• точность температуры образца (20°C - 37°C), °C – ±1;
• количество измерительных каналов для пробирок – 8;
• диапазон рабочего объема образца, мл – 3–50;
• диапазон регулирования скорости, об/мин – 150–2700;
• диапазон настройки времени реверсивного перемешивание при 150-250 об/мин, с – 0;
• диапазон настройки времени реверсивного перемешивание при 250–300 об/мин, с – 2-60;
• диапазон настройки времени реверсивного перемешивание при 300–2700 об/мин, с – 0-60;
• дисплей ЖК;
• минимальные требования к ПК – Intel/AMD Processor, 1 GB RAM, Windows Vista/7/8/8.1/10, USB 2.0 port;
• габариты, Д×Ш×В, мм – 350 × 690 × 300;
• вес, кг – 20.

Комплект поставки: биореактор, пробирки TPP TubeSpin Bioreactor 50 мл 20 шт.

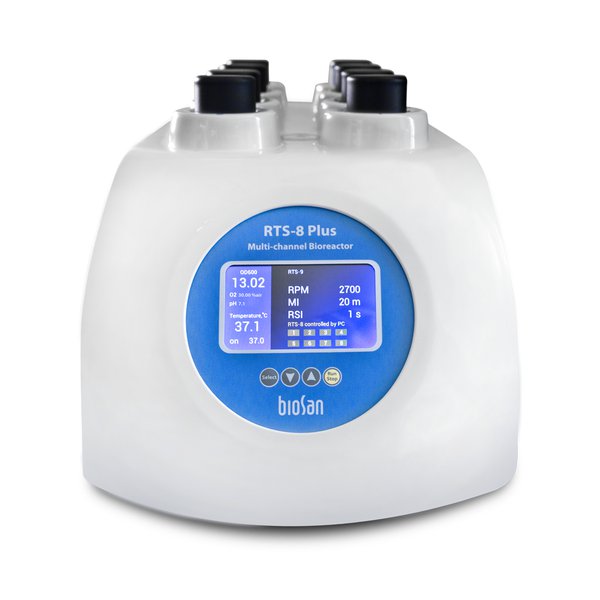

RTS-8 Plus является персональным биореактором для культивирования микроаэрофильных и облигатно анаэробных микроорганизмов (не строгие анаэробные условия) в 50-миллилитровых пробирках-биореакторах. В сочетании с ближней инфракрасной, флуоресцентной и люминесцентной системой измерения можно регистрировать кинетику роста клеток, pH и O₂ неинвазивно в режиме реального времени. Для измерения pH и O₂ внутри пробирок используются инновационные одноразовые датчики.

Характеристики биореактора RTS-8 Plus

Особенности:

• принцип смешивания Reverse-Spin – вращение биореактора вокруг своей оси с изменением направления вращения;
• индивидуально контролируемый биореактор;
• неинвазивное измерение биомассы в режиме реального времени;
• оптическая система в ближней инфракрасной области позволяет регистрировать кинетику роста клеток;
• программное обеспечение для хранения, демонстрации и анализа данных в режиме реального времени;
• компактный дизайн с низким профилем и небольшим размером для личного применения;
• контроль температуры для биопроцесса;
• активное охлаждение для быстрого регулирования температуры, например для экспериментов с флуктуациями температуры;
• профилирование задач для автоматизации процессов;
• хранение облачных данных для удаленного мониторинга процесса культивирования из дома или с помощью мобильного телефона;
• неинвазивное измерение O₂ и pH позволяет проводить точный мониторинг метаболической активности.

Возможности программного обеспечения:

• регистрация кинетики роста клеток в реальном времени;
• измерение и регистрация pH и O₂ в реальном времени;
• пользовательские графики и 3D‐график;
• пауза;
• сохранить/загрузить результаты;
• PDF- и Excel- отчеты;
• возможность удаленного слежения за экспериментом;
• возможность задачи циклов/профилирования;
• возможность создания собственной калибровки под любой вид микроорганизмов.

Применение:

• кинетика роста ферментации в реальном времени;
• скрининг штаммов;
• экспрессия белка;
• эксперименты с температурным стрессом;
• скрининг сред и их оптимизация;
• характеристика роста;
• тесты на ингибирование и токсичность;
• контроль качества штаммов;
• первоначальные исследования по оптимизации биологических процессов.

Технические характеристики биореактора RTS-8 Plus:

• источник света – лазер;
• длина волны измерения, нм (λ) – 850 ± 15;
• диапазон измерения – 0-100 ОП600;
• E.coli диапазон измерения заводской калибровки – 0-50 ОП600;
• S.cerevisiae диапазон измерения заводской калибровки – 0-75 ОП600;
• достижимая ошибка измерения калибровки пользователя (диапазон 0,1-6 OD600) – ± 0,3;
• достижимая ошибка измерения калибровки пользователя (диапазон 6-50 OD600), % – ≤ 5;
• достижимая ошибка измерения калибровки пользователя (диапазон 50-75 OD600), % – ≤ 10;
• периодичность измерения в час – 1-60;
• диапазон установки температуры, °C – +15°C ... +60;
• диапазон регуляции температуры, °C – 15°C ниже комнатной ... +60;
• стабильность температуры, °C – ±0,3;
• точность температуры образца (20°C - 37°C), °C – ±1;
• количество измерительных каналов для пробирок – 8;
• диапазон рабочего объема образца, мл – 3–50;
• диапазон регулирования скорости, об/мин – 150–2700;
• диапазон настройки времени реверсивного перемешивание при 150-250 об/мин, с – 0;
• диапазон настройки времени реверсивного перемешивание при 250–300 об/мин, с – 2-60;
• диапазон настройки времени реверсивного перемешивание при 300–2700 об/мин, с – 0-60;
• диапазон измерения О₂, % – 0-100;
• точность измерения О₂,% – ±0,05 O₂ при 0,2%; ±0,4 O₂ при 20,9%;
• диапазон измерения рН – 4,0-8,5;
• точность измерения рН – ±0,10 при рН 7;
• дисплей ЖК;
• минимальные требования к ПК – Intel/AMD Processor, 1 GB RAM, Windows Vista/7/8/8.1/10, USB 2.0 port;
• габариты, Д×Ш×В, мм – 350 × 690 × 300;
• вес, кг – 20.

Комплект поставки: биореактор, пробирки TPP TubeSpin Bioreactor 50 мл 20 шт., пробирки TPP TubeSpin Bioreactor 50 мл, с датчиками pH и O₂ 10 шт.

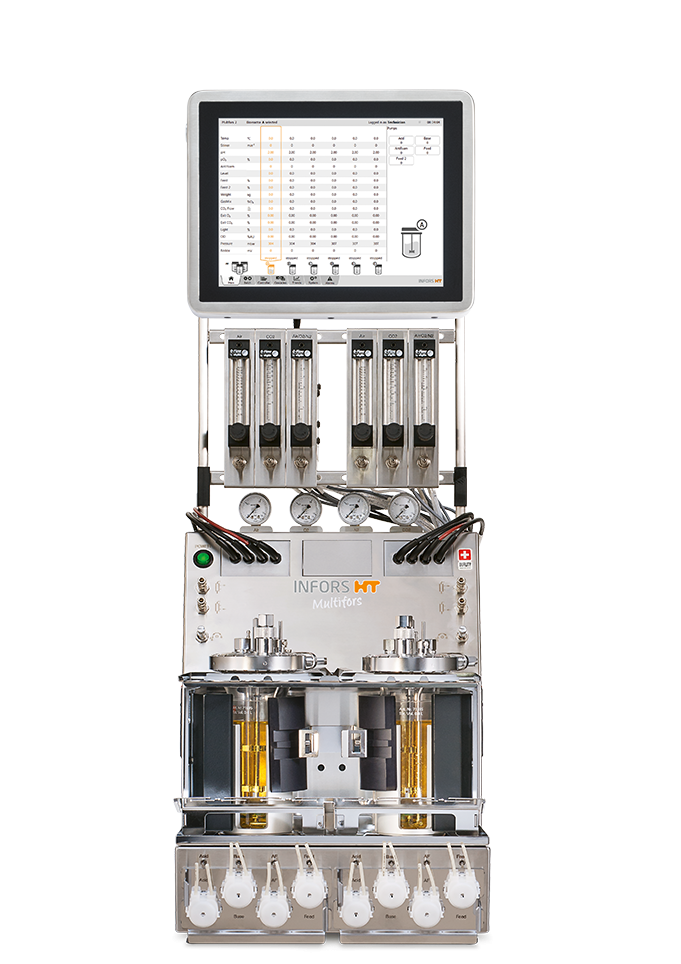

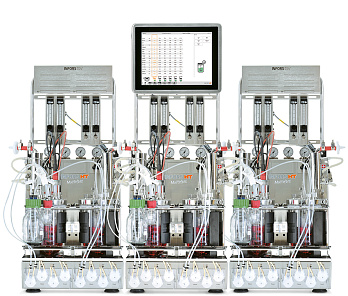

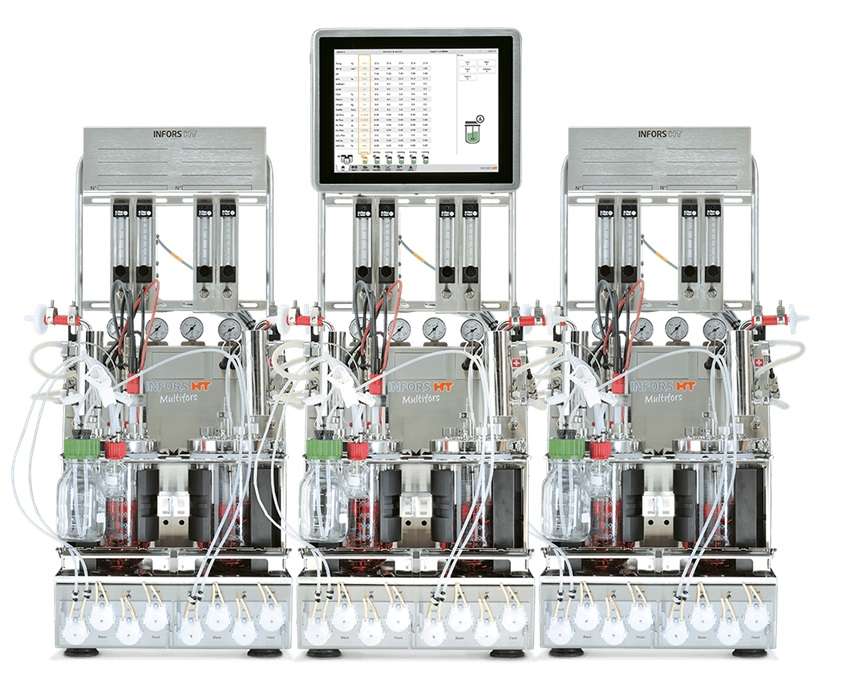

Multifors – это традиционный биореактор со стеклянным сосудом и мешалкой, предназначен для культивирования микроорганизмов в контролируемых условиях. Разработан для создания и поддержания максимально точных условий для оптимального роста микроорганизмов. Характеризуется компактностью и гибким широким функционалом, комфортен в эксплуатации и обслуживании, при мойке, сборке, автоклавировании. Оснащается современными датчиками ведущих мировых брендов Hamilton, Mettler, BlueSens, Optek, ABER Futura.

Multifors имеет два реакционных сосуда в одном базовом блоке и предназначен для параллельных экспериментов по подбору и оптимизации питательных сред, процессов культивирования, масштабированию культуры и скринингу клеточных линий и штаммов и т.п. Базовые блоки можно объединять для проведения параллельных экспериментов в 6-ти сосудах. Блоки можно объединять или разъединять, в зависимости от задач. Занимаемое биореактором пространство на рабочем столе с 6-ю сосудами всего 1,2 метра. Конструкция ферментера обеспечивает легкий доступ для технического обслуживания.

Характеристики биореактора Multifors

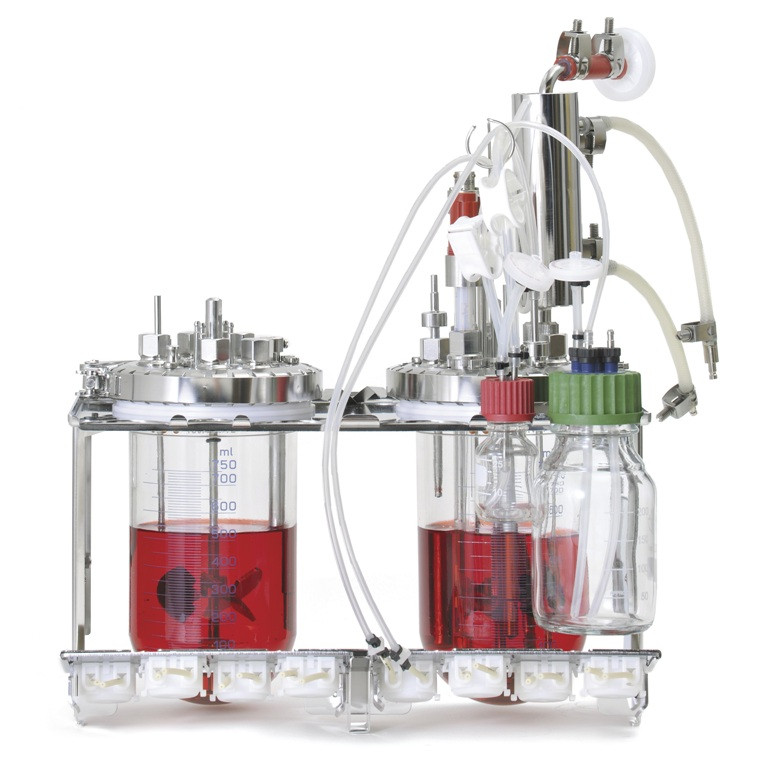

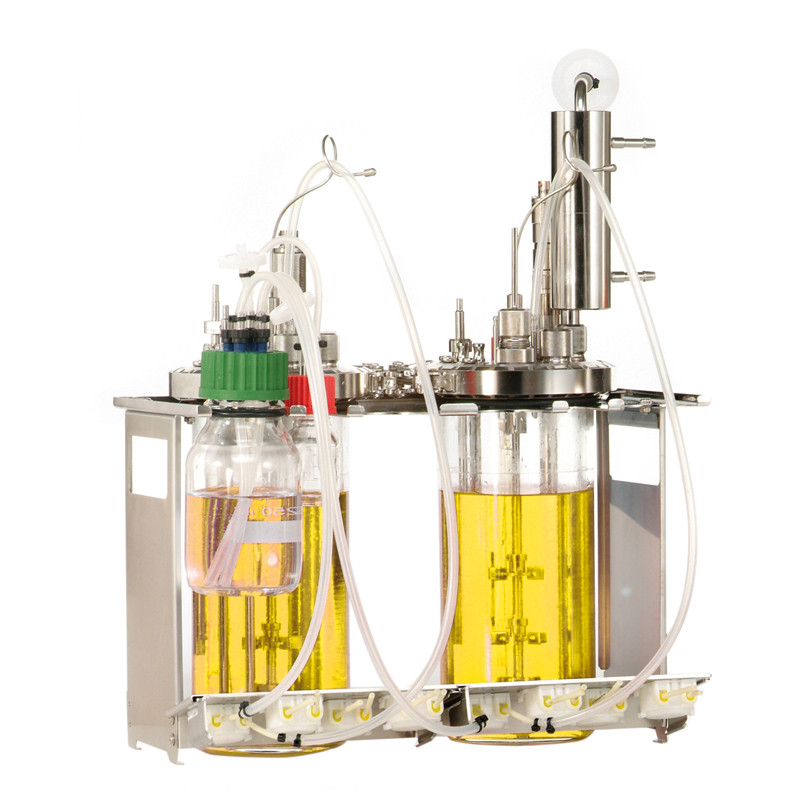

Сосуд:

• легко заменяемые культуральные сосуды;
• мощный магнитный двигатель;
• магнитное соединение двигателя снижает риск контаминации и облегчает обслуживание;
• специализированные системы перемешивания для бактериальных и клеточных культур.

Крышка сосуда:

• двигатель расположен под сосудом, что облегчает доступ к портам для датчиков и обслуживание биореактора;
• до 13 портов для датчиков (пеногаситель, оптическая плотность, pH, pO₂, рСО₂, ОВП, проводимость, плотность живых клеток и пр.).

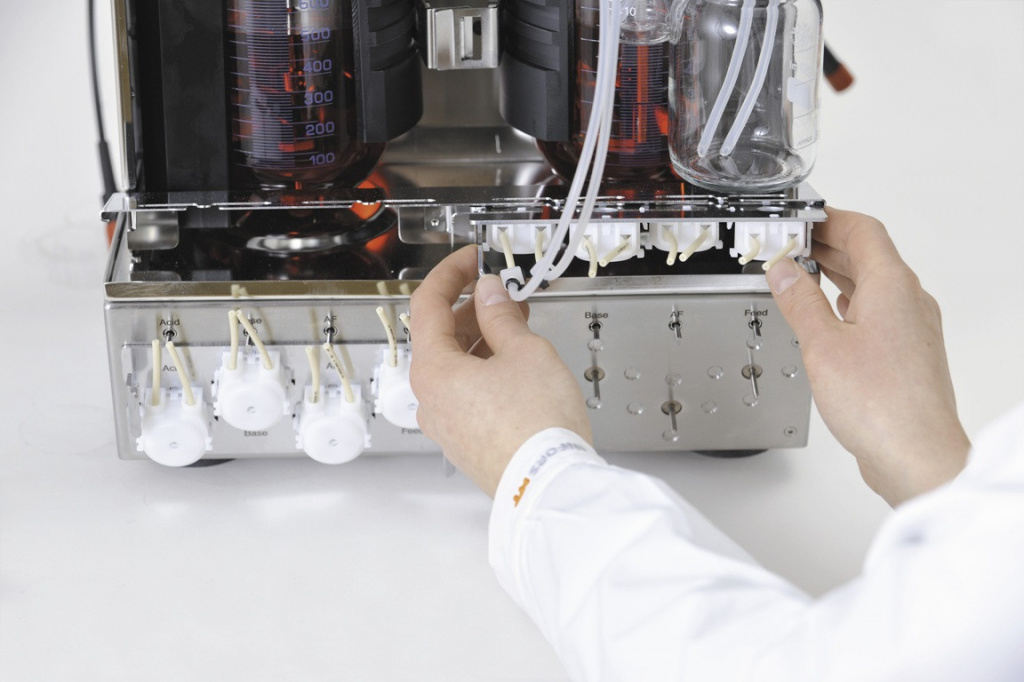

Высокопроизводительные насосы:

• базовая комплектация включает 4 высокоточных насоса, дополнительно возможно дооснащение еще одним встроенным;
• автоклавируемые насосные головки;
• гравиметрическая подпитка (с внешними весами);
• регулировка скорости насоса на основе профилей с помощью ПО eve.

Подача газов:

• газовая стратегия подбирается под задачи, до 5 газовых линий через барботер или под крышку;
• подача газов через ротаметр или регулятор массового расхода (MFC);
• для регулирования pO₂ каскады настраиваются последовательно или параллельно через скорость мешалки, скорость подачи газов, состав газовой смеси и пр.;
• контроль pH кислотой/щелочью или CO₂.

Датчики:

• цифровые или аналоговые;
• калибровка датчика pH по продукту для достоверности измерений во время длительных биопроцессов;
• при необходимости можно подключить дополнительные датчики и внешние устройства.

Контроллер с экраном 12”:

• сенсорный экран со встроенным сервером OPC;
• надежное измерение и настройка параметров биопроцесса и связь с ПО eve;
• параллельное управление и контроль до 6-ти сосудов;
• до 24 отображаемых параметров, температура, скорость перемешивания, pH, pO₂, пеногаситель, подпитка и пр.

Программная платформа для управления биопроцессом eve:

• планирование, контроль и анализ биопроцессов;
• интегрирует рабочие процессы, устройства и данные биопроцессов;
• объединяет биореакторы и аналитические приборы, независимо от производителя;
• организация проектов через web;
• связь с использованием новейшего стандарта OPC UA (Minifors 2) или OPC XML-DA (Multifors 2, Labfors 5, Techfors-S, Techfors);
• синхронизация событий, связанных с технологическим процессом, таких как отбор проб или посев.

Технические характеристики биореактора Multifors:

• общий объем, л:
  • для бактериальных культур – 0,4; 0,75; 1,4;
  • для клеточных культур – 0,4; 0,7; 1,0;
• рабочий объем, л:
  • для бактериальных культур – 0,15-0,25; 0,18-0,5; 0,32-1;
  • для клеточных культур – 0,97-0,25; 0,15-0,5; 0,22-0,75;
• магнитный привод, скорость, об/мин – до 1600;
• температура охлаждающей жидкости, ° C – +5…70;
• подача газов на сосуд – до 4 ротаметров или MFC;
• скорость потока газов, мин-1 (vvm) – до 2 или 0,1 (для клеточных культур);
• количество насосов на сосуд – 4 шт., опционально 1 дополнительный;
• скорость насосов, об/мин – от 0,0012 до 17,9 (зависит от комплектации);
• порты в крышке сосуда:
  • 7 мм – 4 шт.;
  • 10 мм – 4 шт.;
  • 12 мм (Pg13,5) – до 5 шт.
• возможности подключения OPC XML DA через Ethernet;
• параллельное управление через контроллер с сенсорным экраном – 2-6 сосудов;
• стерилизация автоклавированием;
• габариты, Ш x Г x В, мм – 350 х 520 х 960;
• вес – зависит от комплектации.

Комплект поставки: по требованиям заказчика.

Параллельные биореакторы, 100 мл — это передовая система высокопроизводительных микробиологических биореакторов, разработанная для одновременного и независимого управления до 96 емкостей, разделенными на группы по 8 единиц. Такая архитектура обеспечивает параллельное проведение экспериментов в области микробиологического анализа, клеточной культивации, скрининга питательных сред, оптимизации технологических процессов и их характеристики. Эта система идеально подходит для научно-исследовательских лабораторий, фармацевтической промышленности, биотехнологических компаний и производственных предприятий, где требуется высокая эффективность, точность и воспроизводимость в культивировании микроорганизмов и клеточных культур.

Особенности системы

1. Научный подход и модульность — система выполнена по принципу модульного дизайна, что позволяет гибко расширять аппаратные и программные функции — от количества емкостей до контролируемых параметров (температура, рН, DO, перемешивание, подача питательных веществ, управление газами). Каждый модуль работает с одинаковым сигналом, исключая помехи и обеспечивая стабильность данных. Это гарантирует высокую воспроизводимость результатов между различными партиями культур.

2. Гибкий дизайн эксперимента — благодаря встроенной системе DOE, пользователи могут быстро проектировать и запускать сложные эксперименты, учитывая такие факторы, как состав среды, параметры процесса (рН, DO, температура, скорость перемешивания), а также режимы подачи питательных веществ. Система проводит качественный и количественный анализ влияния переменных факторов, выявляя оптимальные условия для роста и продуктивности микроорганизмов или клеток.

3. Многофункциональный контроль — биореакторы предлагают различные режимы управления параметрами: постоянные, связанные, функциональные и программируемые. Это позволяет точно адаптировать процессы под конкретные задачи.

4. Безопасность и готовность к использованию — биореакторы используют одноразовые расходные материалы, которые уже стерилизованы и готовы к применению без дополнительной подготовки. Каждая ёмкость оснащена встроенными датчиками рН и DO, а также пятиканальной системой подачи жидкости, обеспечивающей гибкое управление питанием культур.

5. Безопасность данных — все данные о параметрах процесса сохраняются в виде базы данных. Исторические значения можно экспортировать, сравнивать и анализировать.

Преимущества системы

• Высокая степень автоматизации и минимизация человеческой ошибки;
• возможность масштабирования и персонализации под задачи клиента;
• полностью стерилизованные одноразовые элементы;
• интеграция с современными аналитическими методами (Раман, масс-спектрометрия);
• поддержка полноценного жизненного цикла исследований и производства.

Основные технические характеристики

• Параллельные ёмкости — до 96, по 8 в группе (8/16/32/64/96);
• объем культуры, мл — 80-100;
• диапазон температур: нагрев до 55°C / охлаждение до 25°C; точность: ±0.1°C;
• перемешивание: магнитное, об/мин — 0–2400 ;
• мешалки: шестилопастные Раштона или «морской винт»;
• рН: контроль диапазона 2–12, точность ±0.02 рН;
• DO (растворенный кислород): оптический датчик, 0–100%, точность ±3%;
• подача газов: до 200 мл/мин; регулируемый поток (воздух, O₂, CO₂, N₂ (настраиваемые варианты));
• массовый расходомер: диапазон: до 2vvm; точность: ±1% FS;
• система подачи питательной среды: интегрированная пятиканальная система; автоматическая подача через роботизированную систему;
• стерилизация: одноразовые компоненты, облученные γ-лучами;
• процесс культивирования: параллельное управление 8 ёмкостями;
• модульные блоки: датчики, перемешивание, термоконтроль, подача питательных веществ, вентиляция;

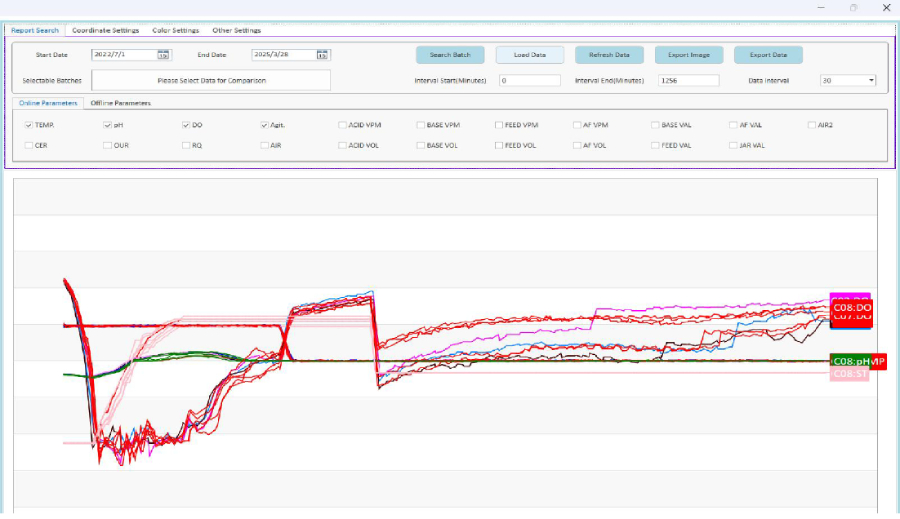

• запись данных: отчеты по ключевым параметрам, графики, тревоги, отчеты по партиям;
• передача данных: USB, Ethernet;

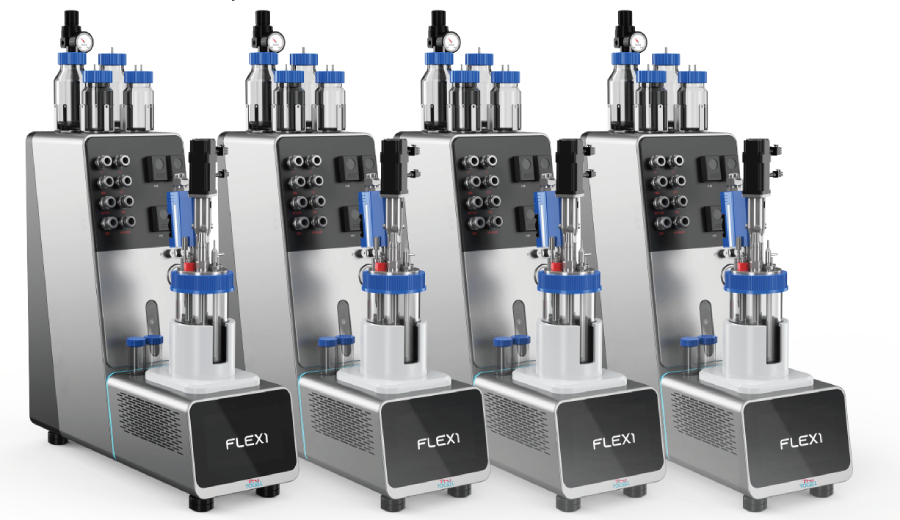

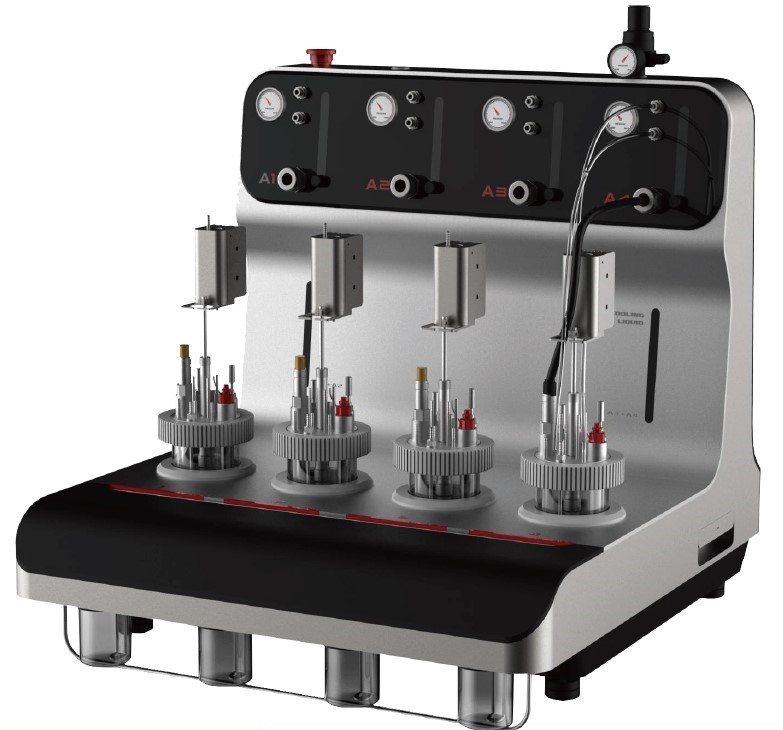

Параллельные биореакторы серии Flex представляют собой высокотехнологичное оборудование для лабораторного и промышленного применения. Благодаря своей уникальной конструкции и инновационным технологиям, эти биореакторы обеспечивают высокую точность, воспроизводимость результатов экспериментов и эффективное управление. Они идеально подходят для исследований с использованием микроорганизмов, растительных клеток, ферментов или систем без клеток.

Применение биореакторов Flex

• Типы штаммов:
• микроорганизмы;
• клетки растений;
• ферменты или системы без клеток;
• cценарии применения:
• верификация и скрининг штаммов;
• разработка и оптимизация технологических процессов;
• сопоставление штаммов и технологий;
• оценка сырья непосредственно в реальном времени.

Преимущества биореакторов Flex

• Все реакторы обеспечивают чрезвычайно согласованные результаты в одинаковых условиях эксперимента благодаря минимальной системной ошибке. Это гарантирует отличную воспроизводимость между устройствами.
• Скорость подачи питательных веществ регулируется с высокой точностью — до 100 мкл/час, что соответствует требованиям экспериментов с высокой степенью точности.
• Один оператор может легко управлять до 16 биореакторов одновременно. Интуитивно понятный интерфейс, возможность запуска и остановки с одной кнопки, а также пошаговое управление делают процесс работы быстрым и удобным.
• До 100 (для серии Flex-1) или более 200 (для серии Flex-4) биореакторов могут быть установлены на площади 100 м², что значительно повышает эффективность использования пространства и проводимых экспериментов.
• Оборудование оснащено передовой технологией управления на основе материнской платы AFDP. Это обеспечивает высокую точность контроля параметров, низкий уровень отказов и простоту обслуживания, гарантируя стабильную и надежную работу системы.
• Биореакторы поддерживают подключение более чем 40 внешних датчиков, таких как Рамановские спектрометры, ИК-датчики и сенсоры жизнеспособности клеток. Это позволяет свободно комбинировать и адаптировать оборудование под различные задачи исследования.

Технические характеристики биореакторов Flex

• Диапазон скорости перемешивания, об/мин — 0-1200, точность — ±1;
• размер сосуда, мм — Ø85×133(Flex1-500), Ø100×157(Flex1-1000);
• давление в ёмкости, МПа — ≤0,05;
• ротаметр, л/мин — 0,1-0,8(Flex1-500), 0,4-4(Flex1-1000);
• управление температурой — полупроводниковое, без использования охлаждающей воды;
• диапазон температуры, °C — 20-50, точность отображения, °C — ±0,2;
• pH: диапазон управления — 2-12, разрешение — 0,01, точность управления — ±0,02;
• DO (растворенный кислород), % — 0-150, точность отображения — ±0,1;
• перистальтический насос — Watson Marlow 400A, диапазон подачи, мл/ч — 0,1-40;
• материалы сосуда — боросиликатное стекло;
• материалы крышки — нержавеющая сталь 316;
• электропитание — AC220V ±10%, 50 Гц;
• мощность, Вт — 600(Flex-1), 1200(Flex-4);
• габариты, мм — 580×220×850(Flex-1), 800×730×780(Flex-4);
• вес, кг — 25(Flex-1), 60(Flex-4).

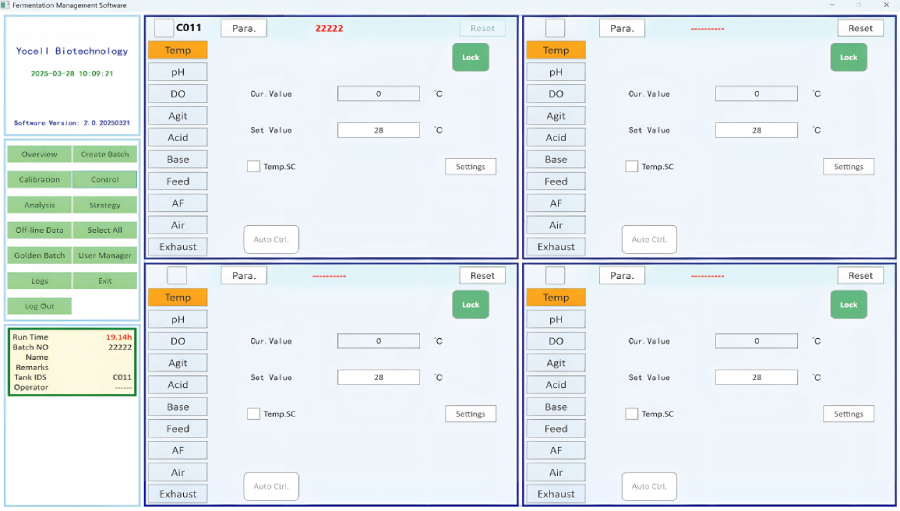

Программное обеспечение биореакторов Flex

• Высокопроизводительная система управления:
• поддержка централизованного управления несколькими емкостями или партиями;
• устраняет неэффективность одиночных систем и усиливает взаимодействие между НИОКР и производством;
• 3 уровня управления и синхронизации:
• режимы работы: одиночный сосуд, партия, вся группа;
• синхронизация: калибровка, настройка параметров, запуск/остановка одним кликом;
• обеспечивает строгую параллельность экспериментов и минимизирует человеческие ошибки;
• реальное время и точное регулирование:
• непрерывный мониторинг и автоматическая корректировка ключевых параметров (DO, pH, температура);
• стандартизация процессов:
• сохранение успешных партий в виде шаблонов для последующего повторного использования;
• аналитика в разных измерениях:
• горизонтальный анализ: сравнение параметров между емкостями (в реальном времени и по завершении);
• вертикальный анализ: тренды по партиям (по временным рядам);
• ускоряет выявление аномалий и оптимизацию процессов.

Дополнительные опции: высокоточный массовый расходомер, онлайн-мониторинг, HD-камера (для Flex-1), автоматический отбор проб.
